generador van de graaff

el generador van de graaff

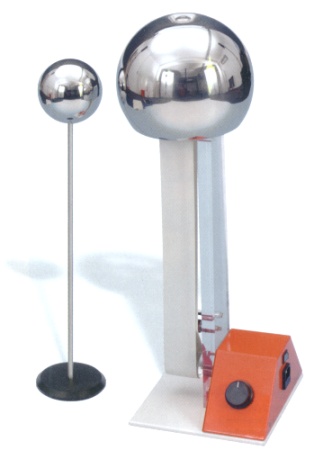

El generador de Van de Graaff es una máquina electrostática que utiliza una cinta móvil para acumular cantidades de cargas eléctricas en el interior de una esfera metálica hueca. Las diferencias de potencial así alcanzadas en un generador de Van de Graaff moderno pueden llegar a alcanzar los 5 megavoltios. Las diferentes aplicaciones de esta máquina incluyen la producción de rayos xesterilización de alimentos y experimentos de física de partículas y física nuclear.



un poco de historia


Este tipo de generador eléctrico fue desarrollado inicialmente por el físico robert J. van de graaff en el MIT alrededor de 1929 para realizar experimentos en física nuclear en los que se aceleraban partículas cargadas que se hacían chocar contra blancos fijos a gran velocidad. Los resultados de las colisiones nos informan de las características de los núcleos del material que constituye el blanco. El primer modelo funcional fue exhibido en octubre de 1929 y para 1931 Van de Graaff había producido un generador capaz de alcanzar diferencias de potencial de 1 megavoltio. En la actualidad existen generadores de electricidad capaces de alcanzar diferencias de voltaje muy superiores al generador de Van de Graaff pero directamente emparentados con él. Sin embargo, en la mayor parte de los experimentos modernos en los que es necesario acelerar cargas eléctricas se utilizan aceleradores lineales con sucesivos campos de aceleración y ciclotrones. Muchos museos de ciencia están equipados con generadores de Van de Graaff por la facilidad con la que ilustra los fenómenos electrostáticos.
Robert J. Van de Graaff








Funcionamiento del generador de Van de Graaff





Hemos estudiado cualitativamente como se produce la electricidad estatica, cuando se ponen en contacto dos materiales no conductores. Ahora explicaremos como adquiere la cinta la carga que transporta hasta el terminal esférico.
graaff5.gif (3084 bytes) En primer lugar, se electrifica la superficie de la polea inferior debido a que la superficie del polea y la cinta están hechos de materiales diferentes. La cinta y la superficie del rodillo adquieren cargas iguales y de signo contrario. Sin embargo, la densidad de carga es mucho mayor en la superficie de la polea que en la cinta, ya que las cargas se extienden por una superficie mucho mayor.

graaff6.gif (2810 bytes) Si una aguja metálica se coloca cerca de la superficie de la cinta, a la altura de su eje. Se produce un intenso campo eléctrico entre la punta de la aguja y la superficie de la polea. Las moléculas de aire en el espacio entre ambos elementos se ionizan, creando un puente conductor por el que circulan las cargas desde la punta metálica hacia la cinta.Las cargas negativas son atraídas hacia la superficie de la polea, pero en medio del camino se encuentra la cinta, y se depositan en su superficie, cancelando parcialmente la carga positiva de la polea. Pero la cinta se mueve hacia arriba, y el proceso comienza de nuevo.
